Nano Slurry Beads Mill
Beads Mill (Nano Slurry)

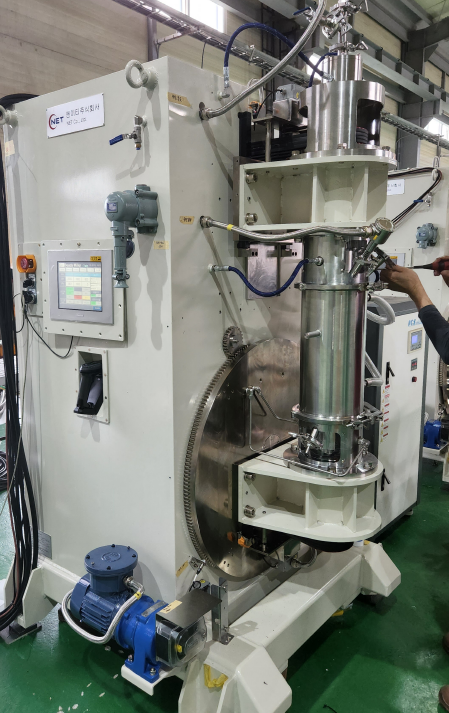

세라믹 슬러리를 나노 입자로 분쇄하는 1축 / 2축 비드 밀 머신. 베셀 U/D 회전 구조(특허) 적용.

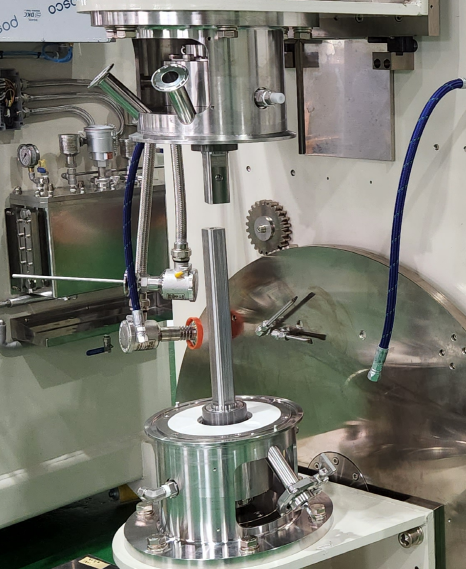

밀폐 베셀에 세라믹 비드와 슬러리를 투입하고 돌출형 로터를 고속 회전시켜 마찰 충격으로 슬러리를 나노화합니다. 2축 타입은 교반·분리부 개별 구동으로 처리 시간을 단축하고 입도를 더 미세하게 제어합니다.
Basic Specification
기본 사양
표준 모델 기준 사양이며 고객 라인 조건에 따라 폭·속도·열원·구성을 맞춤 조정합니다.
| 모델 | BM-5L (1축) · TWM-5L (2축) |
|---|---|
| 가공물 | 세라믹 슬러리 (점도 ~140 cps) |
| 베셀 용량 | 실용량 5 L (총 7.2 L) |
| 주축 속도 | 100 ~ 2,000 rpm (Touch Panel · Encoder 알람) |
| 방폭 등급 | 내압 방폭형 ExdIIBT4 |
| 전원 | 380 V × 50/60 Hz × 3상 |
| 크기 | 1축: 920 (W) × 1,230 (L) × 2,100 (H) / 2축: 1,200 × 1,230 × 2,100 mm |
Configuration
구성 및 상세 사양
01
라인업
1축형과 2축형, 5 L / 10 L 베셀의 4가지 표준 모델을 제공합니다.
| NETM-5L (1축) | L1,215 × W920 × H1,920 · 17 kW · 1,500 kg |
|---|---|
| NETM-10L (1축) | L1,315 × W1,020 × H1,970 · 25 kW · 1,800 kg |
| NETMTW-5L (2축) | L1,340 × W1,625 × H2,049 · 27 kW · 2,000 kg |
| NETMDW-10L (2축) | L1,640 × W1,825 × H2,350 · 33 kW · 2,500 kg |
02
특장점

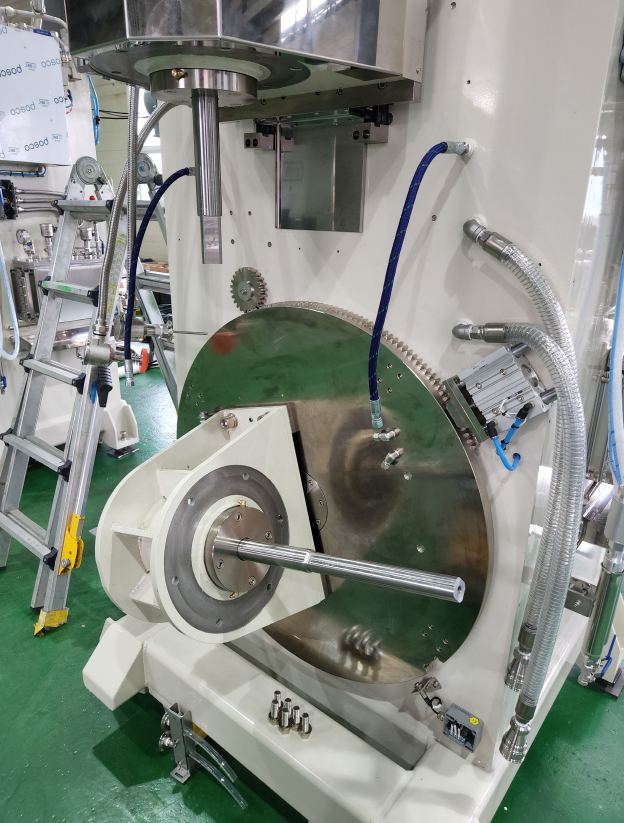

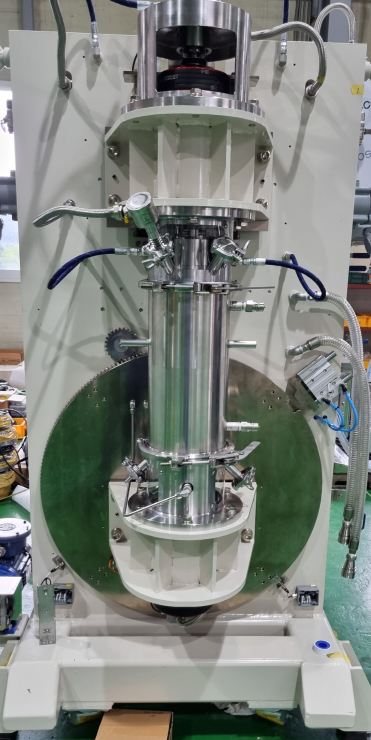

고정 스핀들·저진동·고속 회전 (0.1 mm/sec @ 2,000 rpm). 세라믹 슬러리 나노 분쇄, 베셀 U/D 회전 구조(특허)로 우수한 청소·작업성과 베셀 냉각 효과.
03
터치 스크린 / 자동 운전
Motor RPM · 온도 · 압력 상하한 설정, 레시피 저장, 자기진단 알람, 안전 limit 알람 표시.
04
옵션

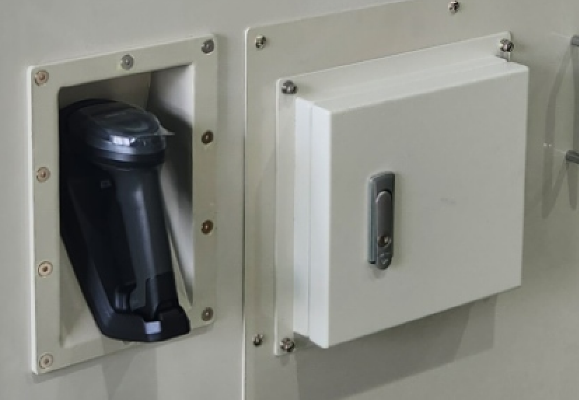

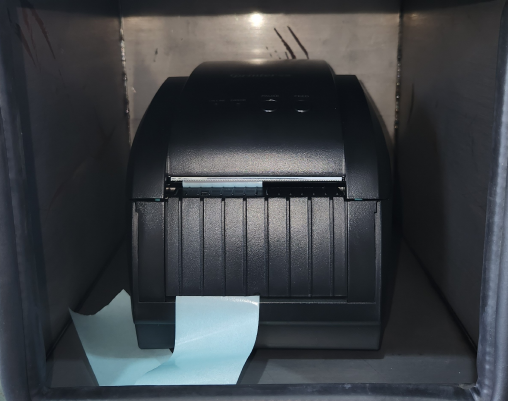

바인더 자동 공급 장치(2 Gun Type) · 바코드 리더 (1D/2D 무선) · 바코드 프린터.
