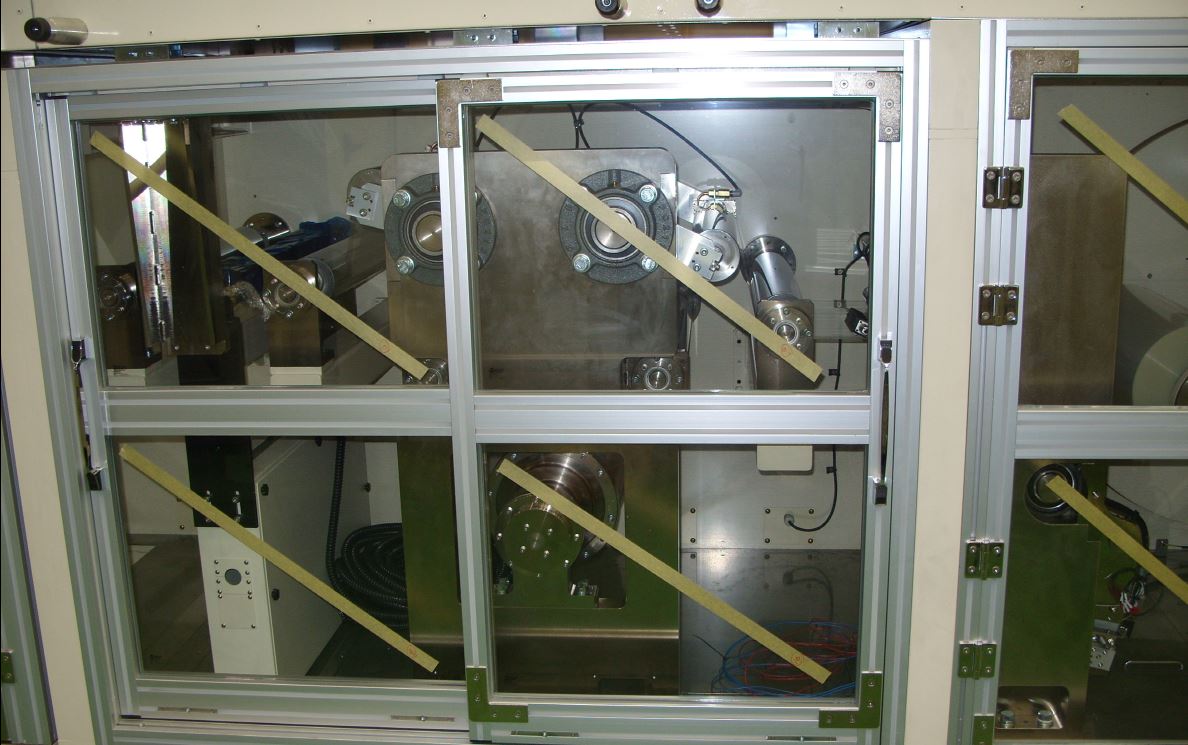

MLCC Gravure Printer
그라비아 롤 스크린으로 그린시트 위에 내부 전극을 고속·고품질 인쇄하는 코터 + 그라비아 결합 설비.
성형된 그린시트 위에 Ni Paste를 그라비아 롤로 정밀 인쇄한 뒤 6 Zone Floating Type 건조로에서 연속 건조합니다. Turret Unwinder / Rewinder의 Auto Splicer로 무정지 가동.
기본 사양
표준 모델 기준 사양이며 고객 라인 조건에 따라 폭·속도·열원·구성을 맞춤 조정합니다.
| Web | PET Film · 두께 32 µm · 폭 Max 400 mm |
|---|---|
| 인쇄 방식 | Gravure Printing |
| 인쇄 두께 | 0.2 ~ 1 µm (dry) |
| Paste | Ni Paste · 점도 1,000 cps 이하 |
| 기계 속도 | Max 120 m/min (Nor. 100 m/min) |
| 건조 길이 | 약 2.1 m × 6 Zone (총 ≈ 12.6 m) |
| 건조 온도 | Max 150 ℃ |
| 열원 | Electric Heater |
| 주 구동 | Servo Motor |
| 전원 | 메인 380 V × 60 Hz 3상 · 제어 AC 380 V 60/50 Hz · DC 24 V |
| 공압 | 5 ~ 6 kg/cm² |
구성 및 상세 사양

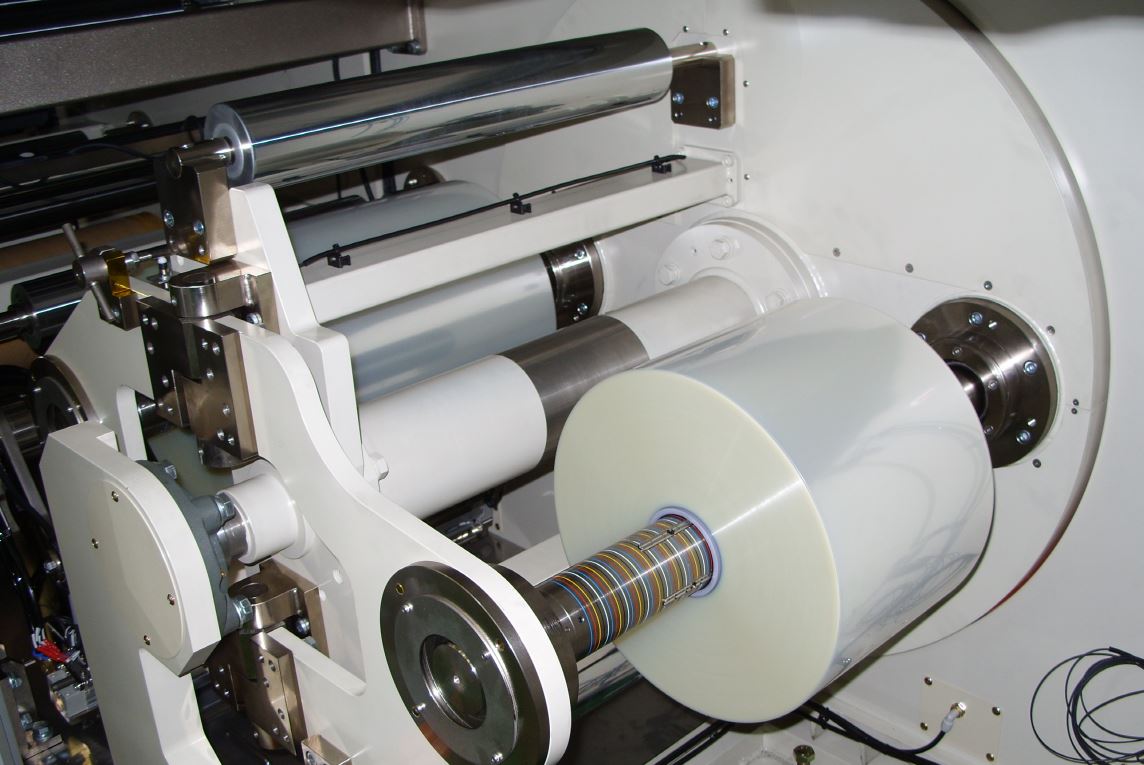

Turret Unwinder
2축 터렛 + Auto Splicer (Arm Swing Type). ø78 실리콘 전도성 러버 프레스 롤. Max Web ø450 mm · 50 kg/티켓.
| Tension Control | AC 서보 4.4 kW · 댄서식 10~100 N |
|---|---|
| Turret Drive | 기어드 모터 0.75 kW |
Infeed Unit
Suction Roll 방식 · AC 서보 1.8 kW · 전·후 에어 댄서 인터록. Web 결함 검사 장치 부착 가능.
Gravure Printing Unit
ø153 × 510 mm 인쇄 롤, Paste 컨테이너 1/2 잠김 가변속 방식. Impression Roll ø75 mm N.B.R 80~85 Hs. Doctor Blade 수동 위치·각도 + 좌우 ±7 mm 트레인.
Printing Pan
SUS304 + 하단 밸브. 인쇄 실린더 아래 수동 상하·좌우 조정으로 세척·교체 편리.

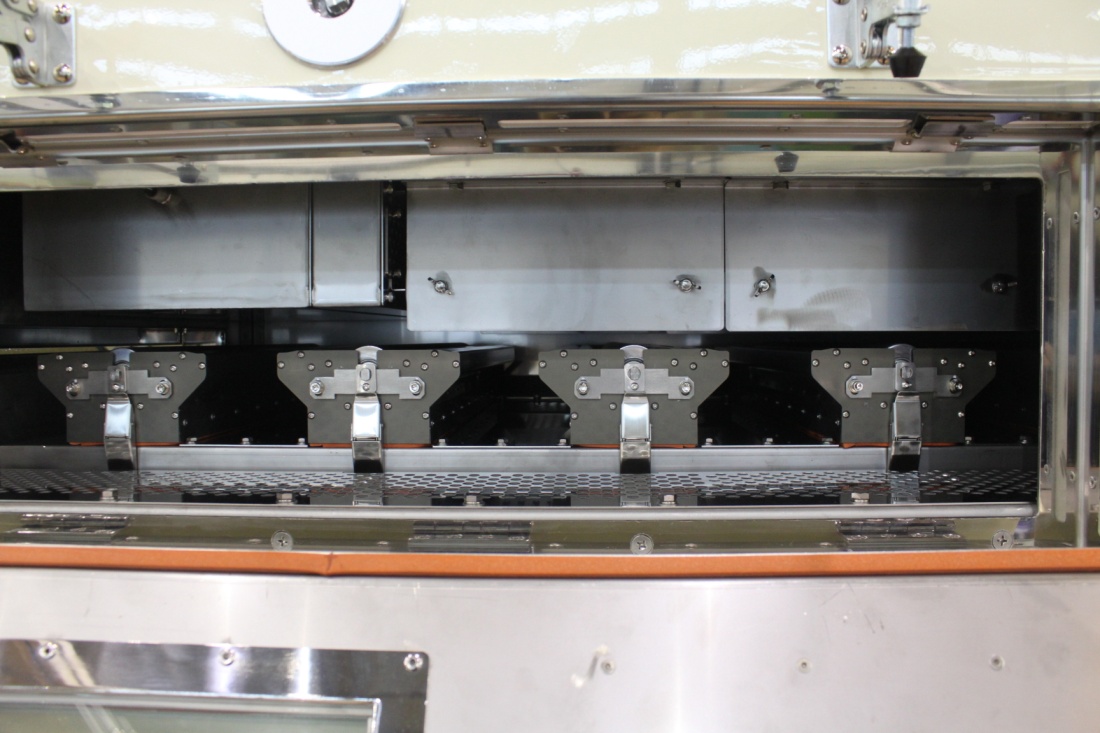

Dryer (6 Zone Floating Type)
총 12.6 m. 상하 공기 순환식. SUS304 + SS400 + 75 mm 단열. HEPA Clean Filter, 가스 폭발 포트, 차압계, 댐퍼로 풍압 제어.
| Zone 1~2 | 상부 카운터 플로우 + 하부 롤 부착 노즐 8 EA |
|---|---|
| Zone 3~4 | 상부 에어 아토마이징 + 하부 롤 노즐 16 EA · 10 m/s · 50 m³/min |
| Zone 5~6 | 상·하 슬릿 노즐 16 EA · 10 m/s · 50 m³/min |
| Heater | Electric · PID 제어 |
| Blower | Turbo Fan 인버터 제어 · 3.7 kW |
EPC + Outfeed
Center Pivot EPC · 초음파 센서 · 전원 OFF 시 자동 센터 복귀. Outfeed Suction Roll AC 서보 1.8 kW, Load Cell 텐션 10~100 N.

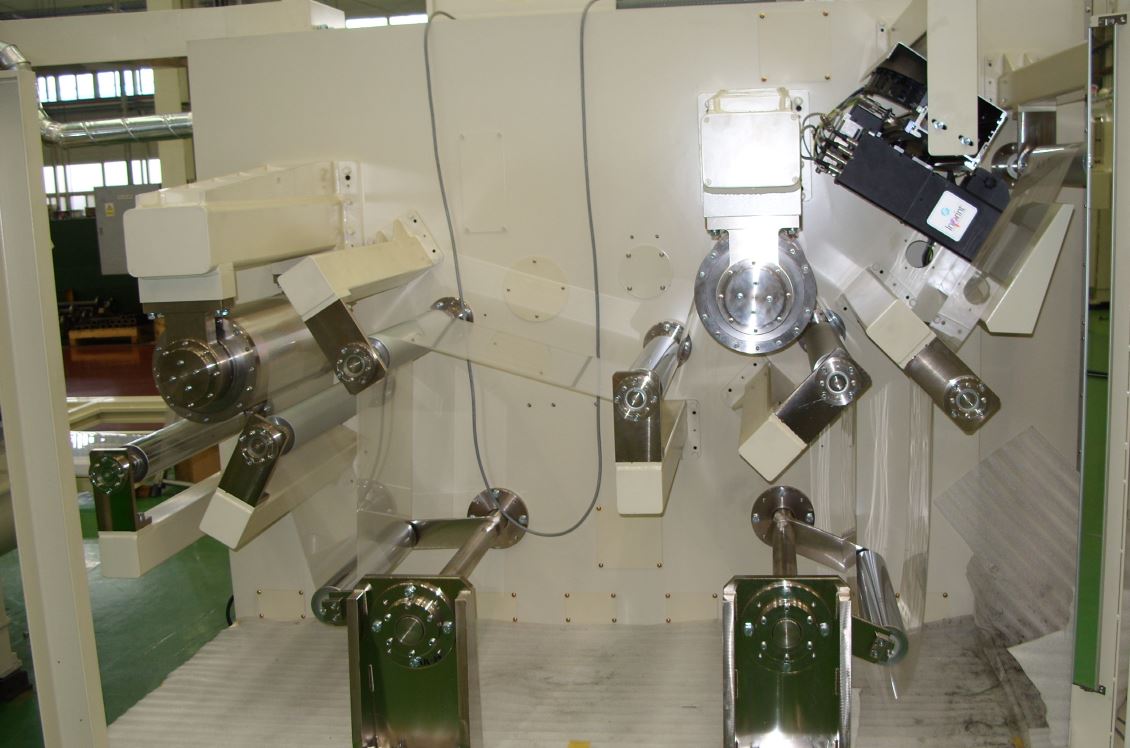

Turret Rewinder
2축 터렛 · Print Layer 외권. Max Web 400 mm · ø450 mm · 100 kg/쿠폰. AC 서보 4.4 kW 댄서식 텐션 제어. Linear Type Splicer + 톱니형 에어 커터.
전기·제어

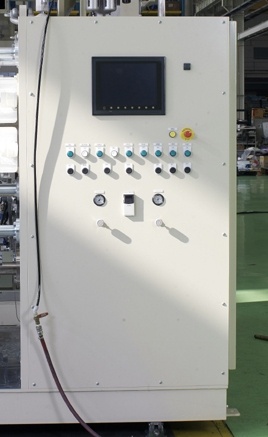

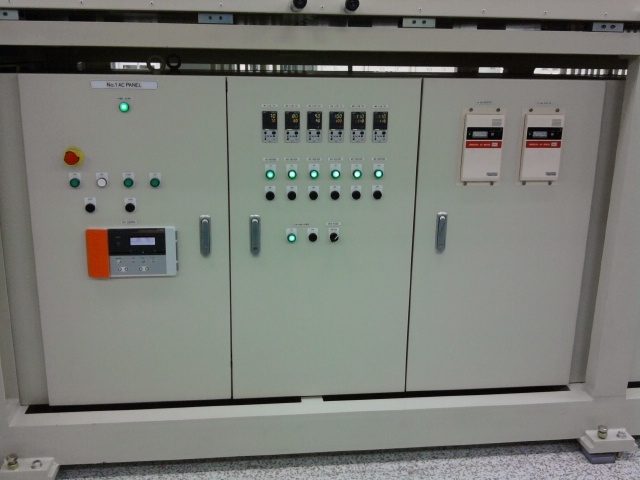

메인 패널 + 조작 패널 터치스크린. A·B 코어 외경 실시간 표시, 텐션 1 N 단위, 알람 자동 기록, 최소 외경 설정 시 자동 정지.
